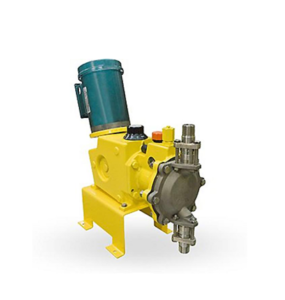

La pompe doseuse à membrane est un type de pompe volumétrique spécialement conçue pour injecter de petites quantités précises de liquide dans un circuit. Elle est par exemple utilisée dans les secteurs de la chimie, du traitement de l'eau, de l’agroalimentaire et de la pharmacie, où le dosage précis de fluides est un élément clé.
Principe de fonctionnement de la pompe doseuse à membrane
La pompe doseuse est composé d' une membrane flexible et d'une chambre de dosage.
Le mouvement de la membrane peut être contrôlée :
-
Pneumatiquement (air comprimé),
-
Électromécaniquement (moteur électrique à excentrique ou moteur pas à pas),
-
Hydrauliquement (via un fluide pilote derrière la membrane dans les pompes hydrauliques à membrane).
Voici les étapes d’un du dosage :
-
Aspiration : la membrane se déplace vers l’arrière, créant une dépression dans la chambre de dosage. La vanne d’aspiration s’ouvre, laissant entrer le fluide.
-
Refoulement : la membrane avance, réduisant le volume de la chambre. La vanne d’aspiration se ferme, la vanne de refoulement s’ouvre et le fluide est poussé vers la sortie.
Ce cycle est répété à fréquence constante ou variable, selon le débit souhaité. Le volume déplacé par cycle (course) peut aussi être réglé, ce qui permet un contrôle très précis du débit injecté.
Ce principe de fonctionnement de dosage présente de nombreux avantages !
Avantages de la pompe doseuse à membrane
Les pompes doseuses à membrane dosent les fluides avec une grande précision grâce à un ajustement du débit.
De plus, les pompes doseuses à membrane sont très faciles à entretenir. Elles n’ont aussi pas besoin de système d’étanchéité, réduisant ainsi les opérations de maintenance.
Les pompes doseuses à membrane peuvent fonctionner à sec sans dommage.
La société Bécot propose toute une gamme de pompes doseuses à membrane Milton Roy :
- Pompe doseuse à membrane mécanique- pompe doseuse électromagnétique LMI
- Pompe doseuse à membrane hydraulique mRoy
- Pompe doseuse à membrane mécanique série G
- Pompe doseuse à membrane hydraulique Maxroy
- Pompe doseuse à membrane Milroyal
- Pompe doseuse à membrane Primeroyal
